Les échangeurs à plaques sont des dispositifs de de tranfert thermiqu utilisés dans de nombreux secteurs industriels, de la climatisation à l'agroalimentaire en passant par les industries chimiques. Leur conception unique leur permet de transférer efficacement de la chaleur entre deux fluides sans les mélanger. Cet article explore les principes de fonctionnement des échangeurs à plaques, leurs avantages, leurs différents types et leurs principales applications.
QU'EST-CE QU'UN ÉCHANGEUR À PLAQUES ?

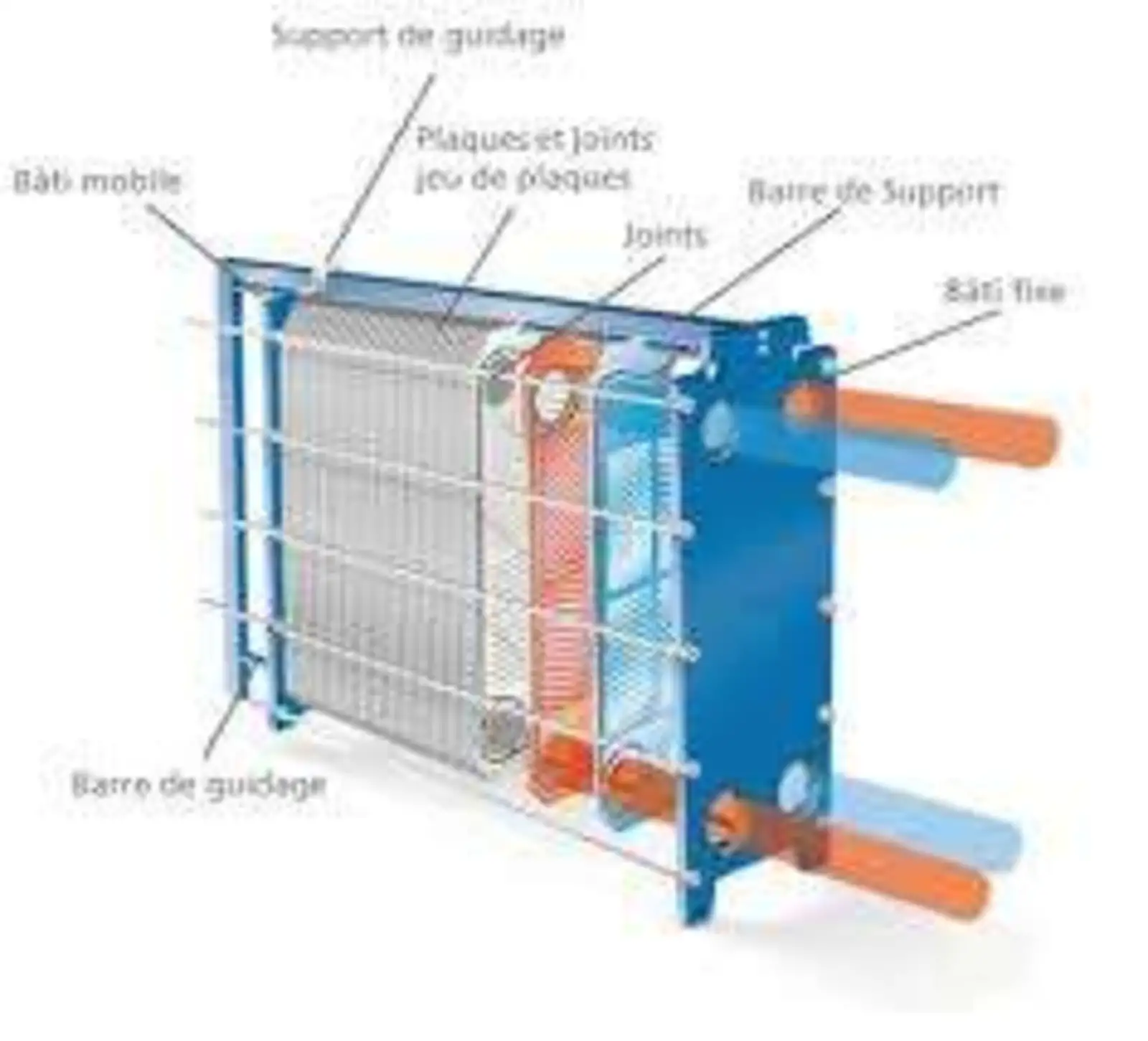

Un échangeur à plaques est un équipement thermique qui utilise des plaques métalliques minces pour séparer deux fluides et faciliter le transfert de chaleur entre eux. Chaque plaque est placée de manière à créer un espaceentre deux fluides, permettant à la chaleur de se diffuser d'un fluide à l'autre. Contrairement aux échangeurs tubulaires, où le transfert de chaleur se fait au travers d'un tube, les échangeurs à plaques exploitent une grande surface de contact, ce qui améliore considérablement leur efficacité.
PRINCIPE DE FONCTIONNEMENT D'UN ÉCHANGEUR À PLAQUES

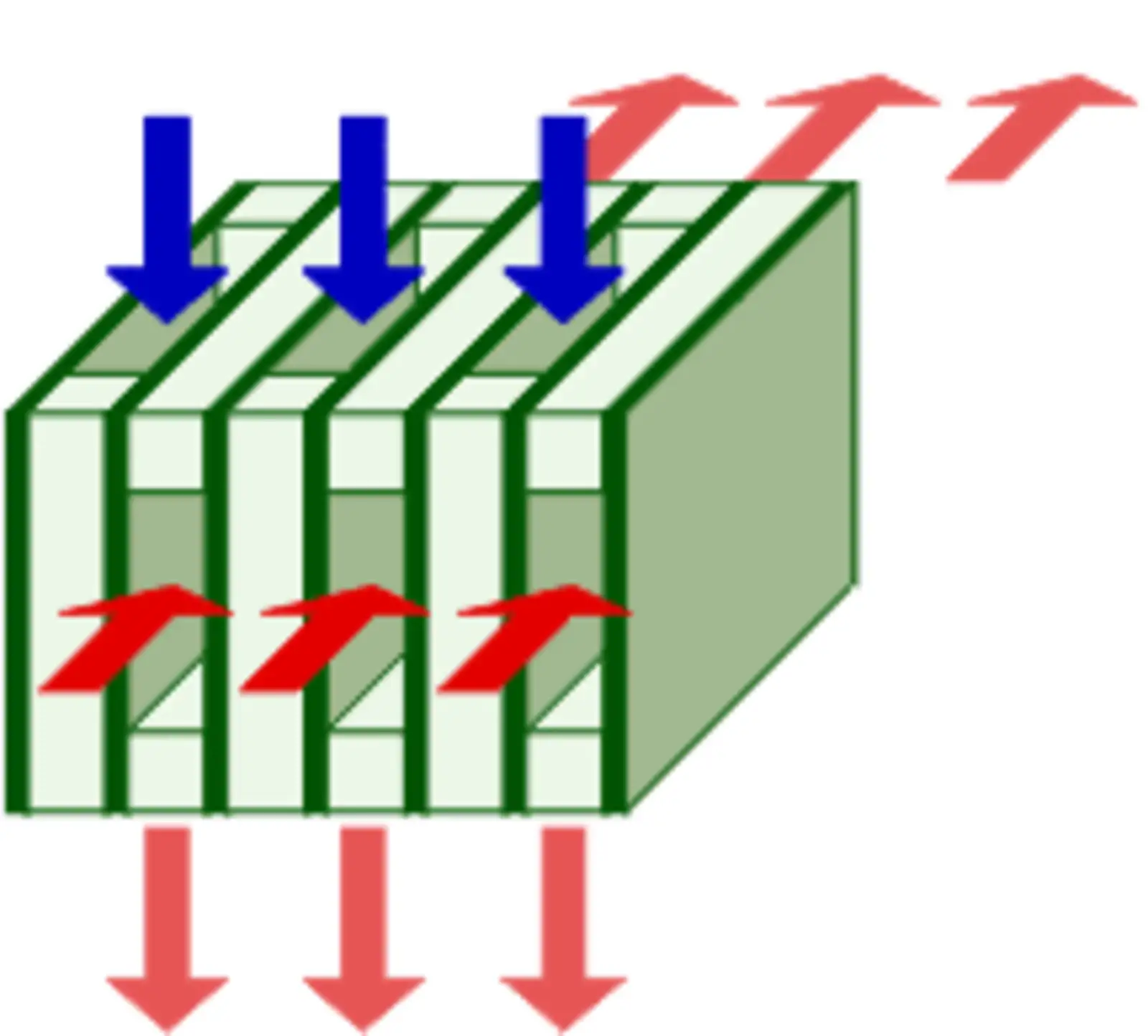

L'échangeur à plaques fonctionne grâce au principe de la conduction therique, où la chaleur est transférée d'un fluide chaud à un fluide froid au travers des plaques métalliques. Les plaques sont agencées dee façon à créer des canaux par lesquels les fluides circulent en contre-courant, maximisant ainsi le transfert thermique. Le fluide chaud cède sa chaleur au fluide froid au travers des plaques, sans qu'il y ait de contact direct entre les deux.
Chaque plaque comporte des motifs ondulés ou embossés qui, en plus d'augmenter la surface de contact, créent de la turbulence dans les fluides, ce qui améliore l'éfficacité du transfert thermique et réduit les risques de formatioin de dépôts.
LES DIFFÉRENTS TYPES D'ÉCHANGEURS À PLAQUES
Il existe plusieurs types d'échangeurs à plaques, chacun adapté à des besoins spécifiques :

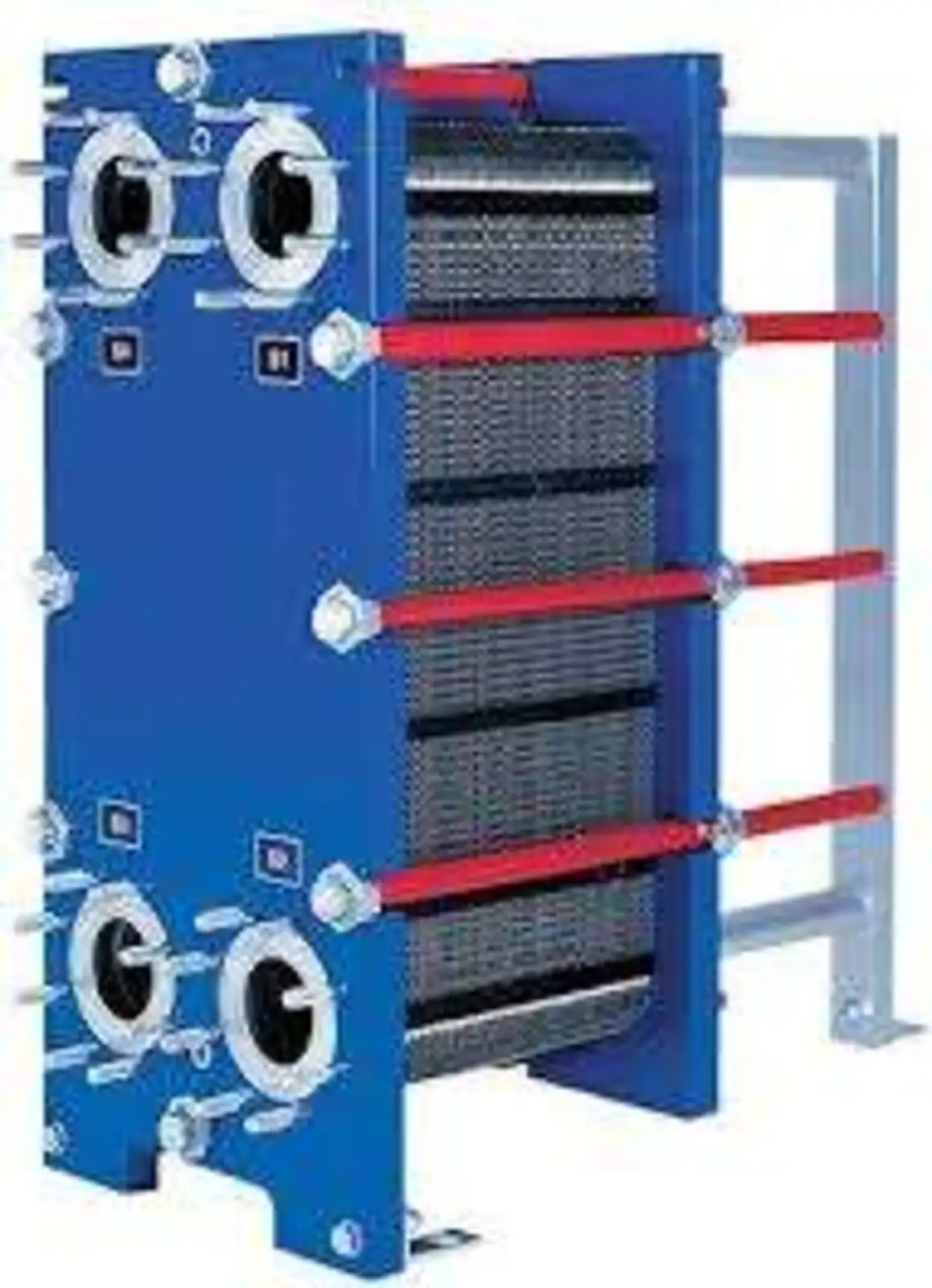

1. Échangeurs à plaques démontables : Conçus pour être démontés pour le nettoyage ou l'etretien, ces échangeurs sont courants dans l'industries alimentaires et chimiques, ils sont constitués de plaques métalliques fixées par des joints, permettant un entretien facile.
2. Échangeurs à plaques brasés : Compactes et scellées, ces unités ne peuvent pa sêtre démontées, mais offrent une grande robustesse et conviennent aux systèmes de chauffage et de réfrigération, tels que les pompes à chaleur et les systèmes de refroidissement industriels.
3. Échangeurs à plaques soudés : Ils sont conçus pour des applications à haute pression ou à haute température, notamment dans les secteurs pétrochimiques. Le soudage des plaques améliore la résistance de l'équipement face à des conditions extrêmes.
AVANTAGES DES ÉCHANGEURS À PLAQUES
Les échangeurs à plaques offrent de nombreux avantages par rapport aux autres types d'échangeurs thermiques :
* Efficacité thermique élevée : Grace à leur grande surface de contact et leur conception qui crée de la turbulence, les échangeurs à plaques permettent un transfert de chaleur très efficace.
* gain de place : Ils sont compacts et légers, ce qui permet de les installer facilement même dans des espaces réduits.
* Flexibilité : Les modèles démontables peuvent être ajustés en ajoutant ou en retirant des plaques pour s'adapter aux variations de besoin en capacité thermique.
* Facilité d'entretien : Les échangeurs démontables peuvent être facilement nettoyés et entretenus, réduisant ainsi les coûts de maintenance.
INCONVÉNIENTS DES ÉCHANGEURS À PLAQUES
Malgré leurs nombreux avantages, les échangeurs à plaques présentent certains inconvénients :
* Sensible à l'encrassement : Dans les millieux où les fluides sont très chargés, comme les eaux usées, l'encrassement des plaques peut réduire l'efficacité de l'échangeur.
* Limites de pression : Ceryains échangeurs à plaques (notamment les modèles brasés) sont moins adaptés aux applications nécessitant des pressions extrêmement élevées.

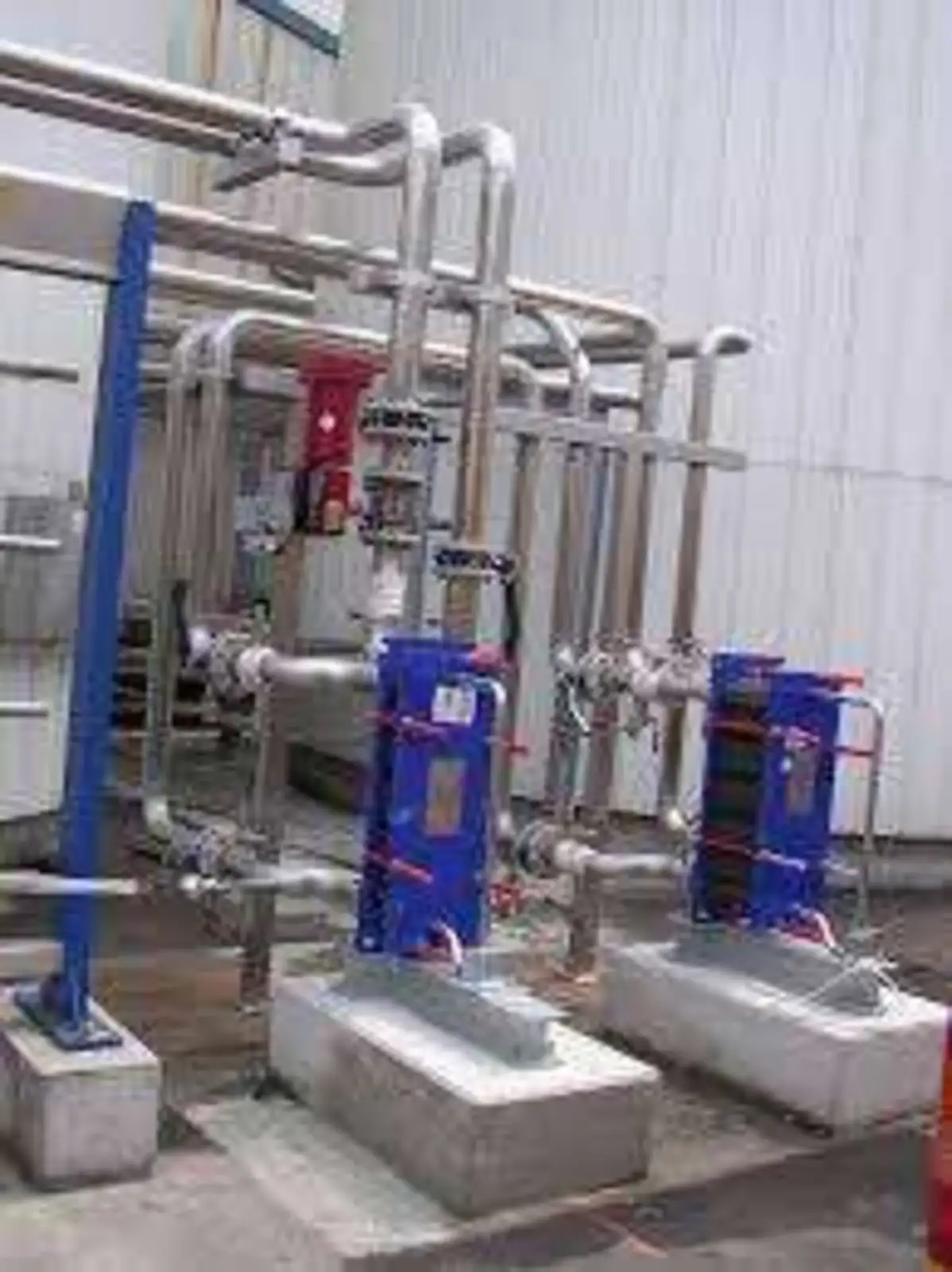

APPLICATIONS DES ÉCHANGEURS À PLAQUES
Les échangeurs à plaques sont utilisés dans de nombreux domaines grâce à leur polyvalence :
* Industrie aliemntaire et des boissons : Pour chauffer ou refroidir des liquides alimentaires sans les contaminer, les échangeurs à plaques sont très utilisés dans les procédés de pasteurisation et stérilisation.

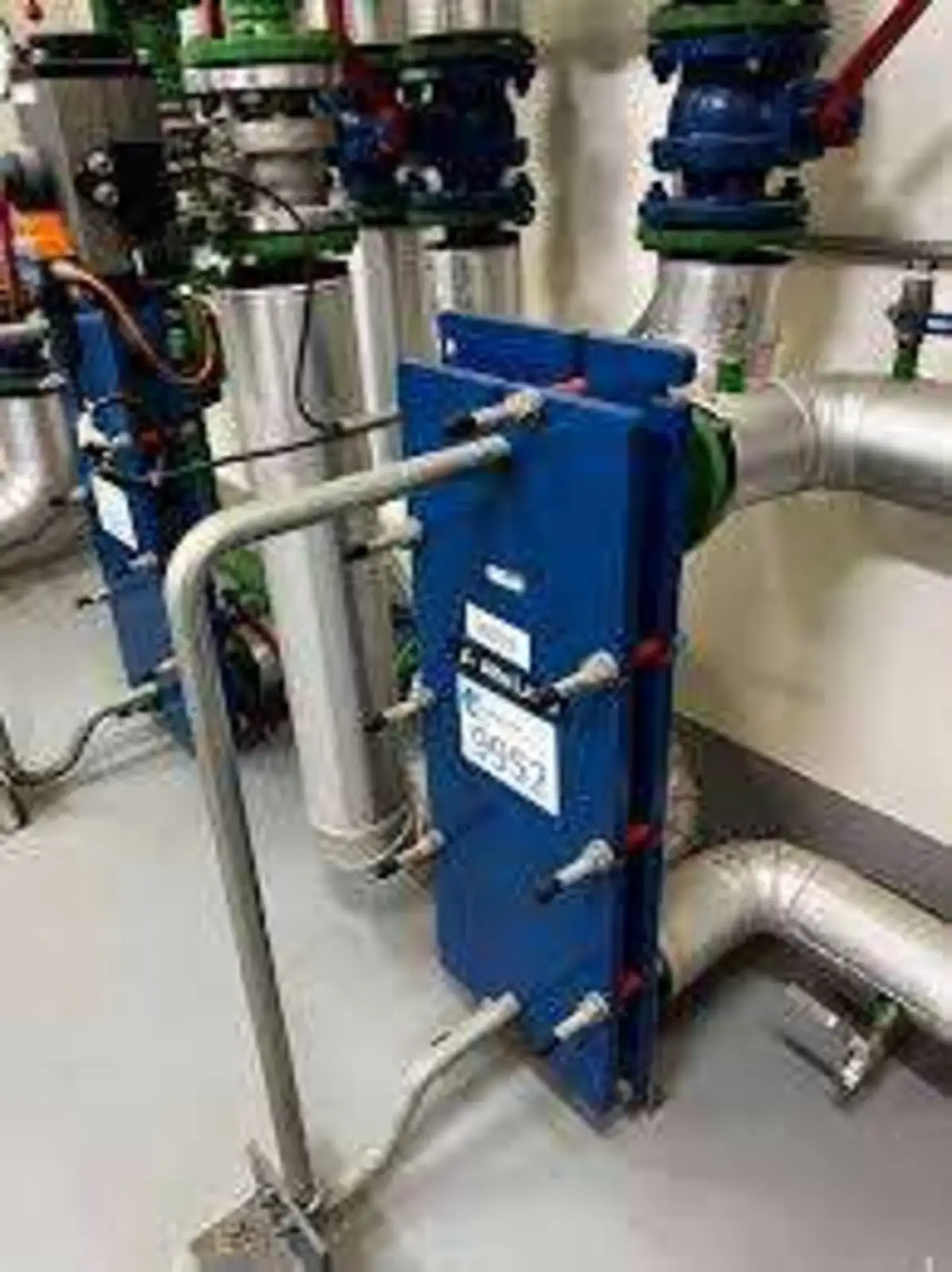

* Chauffage, ventillation et climatisation (CVC) : Les échangeurs à plaques sont courants dans le systèmes de chauffage urbains, les pompes à chaleur et les systèmes de climatisation pour réguler la température de l'air ou de l'eau.
* Insdustrie chimique et pharmaceutique : Dans des procédés nécessitant un contrôle précis de la température, les échangeurs à plaques permettent de chauffer ou refroidir des produits chimiques sans risque de contamination croisée.
* Énergie et environnement : Dans les systèmes de récupération de chaleur et les installations de biogaz, les échangeurs à plaques permettent de réutiliser la chaleur des processus industriels, contribuant ainsi aux économies d'énergie.
CHOISIR LE BON ÉCHANGEUR À PLAQUES
Pour choisir un échangeur à plaques adapté à ses besoins, plusieurs critères doivent être pris en compte :
1. Type de fluides et température : les propriétés des fluides (corrosifs, visqueeux, ect.) ainsi que leur température influent sur le choix des matériaux et du type d'échangeur.
2. Pression : Les applications à haute pression requièrent des modèles soudés ou renforcés, capable de supporter des contraintes plus importantes.
3. Facilité d'entretien : Pour des application où l'échangeur risque de s'encrasser facilement, optez pour un modèle démontable.
4. Budget : Les modèles brasés sont souvent plus économiques mais ne peuvent pa sêtre démontés, tandis que les modèles démontables offrent plus de flexibilité mais à un coût plus élevé.
CONCLUSION
Les échangeurs à plaques sont des solutions performantes et polyvalentes pour le transfert de chaleur dans de nombreux secteurs. Que ce soit pour des applicaations industrielles, agroalimentaires ou énergétiques, ils permettent une gestion thermique efficace, avec un encombrement réduit et un entretien accesible. En choisissant un modèle adapté à vos beosins, vous pouvez optimiser vos procédés thermiques tout en réduisant votre empreinte énergétique.
